【販売終了】カッティングプロッタ FC7000
製品情報

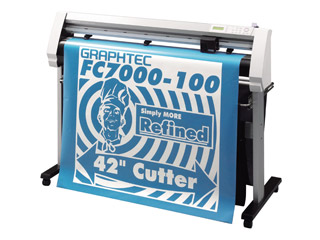

| 項目 | 型名 | 製品写真 |
|---|---|---|
| 商品名 | FC7000シリーズ |  |
| 型名 | FC7000-75 FC7000-100 FC7000-130 FC7000-150 |
|
| 販売終了年月日 | 2007年6月 | |
| 保守期限 | 2012年6月 |
主な仕様
| 型名 | FC7000-75 | FC7000-100 | FC7000-130 | FC7000-160 |
|---|---|---|---|---|
| 方式 | グリットローリング | |||
| 最大カット幅 （拡張時） |
762mm （30.0"） |
1067mm （42.0"） |
1372mm （54.0"） |
1626mm （64.0"） |
| 最大セット可能 メディア幅 |
920mm （36.2"） |
1224mm （48.2"） |
1529mm （60.2"） |
1834mm （72.2"） |
| 最小セット可能 メディア幅 |
50mm(※1) | |||
| 最大カット速度 | 1485mm/s（45度方向） | |||
| カット圧 | 0.196〜5.88N（20〜600gf） | |||
| 最小文字サイズ | 3mm角(※2) | |||
| メカニカル ステップサイズ |
0.005mm | |||
| プログラム ステップサイズ |
GP-GL：0.1 / 0.05 / 0.025 / 0.01mm HP-GLTM：0.025mm |
|||
| 精度保証 カット範囲(※3) |
10m（長さ方向） | |||
| カット可能範囲 | 50m（長さ方向） | |||
| 距離精度 | 0.1mmまたは0.1 ％、どちらか大きい方 | |||
| 反復精度(※3) | 0.1mm以下 / 2m単位（メディアの伸縮は除く） | |||
| 装着可能ペン本数 | 1本（オプション2ペンタイプで2本） | |||
| ペンの種類 | 水性ファイバ、油性ボール、ディスポーサブルインク | |||
| パウンシング機能 | パウンシングペン（ピン直径 1.2mm） | |||
| カット可能なフィルム | 厚み0.25mm以下のマーキンフィルム（塩ビ / 蛍光 / 反射）、高輝度反射フィルム(※4) | |||
| パウンシング可能な紙 | 厚み0.06〜0.13mmの普通紙 | |||
| インタフェース | RS-232C、USB2.0（Full Speed） | |||
| バッファサイズ | 2MB | |||
| コマンド | GP-GL、HP-GLTM | |||
| LCD表示 | 20文字×4行 | |||
| 定格電源 | AC100 V〜240 V(※3) 50/60Hz（自動切換） | |||
| 消費電力 | 140VA以下（国際エネルギースタープログラム適合） | |||
| 使用環境 | 10〜35 ℃ 35〜75 ％R.H（. 結露なきこと） | |||
| 精度保証環境 | 16〜32 ℃ 35〜70％R.H（. 結露なきこと） | |||
| 外形寸法 【W×D×H】（約）(※5) |
1260× 715× 1210mm |
1560× 715× 1210mm |
1860× 715× 1210mm |
2120× 715× 1210mm |
| 質量（約）（架台含） | 39kg | 43kg | 51kg | 59kg |
- (※1)
- メディアセットの際の操作性に条件付き。
- (※2)
- 文字サイズ10mm以下は小文字用カッター刃CB15UBを推奨。
- (※3)
- オプションのバスケットを使用し、当社指定のフィルムとカット条件による。
- (※4)
- 高輝度反射フィルムをカットする場合は、カッター刃CB15UAを使用し、用紙ズレ防止のため裏面に塩ビフィルムなど貼り、台紙の強化が必要。
- (※5)
- 寸法公差±5mm。
