【販売終了】データロガー midi LOGGER GL400
製品情報

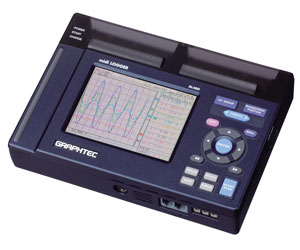

| 項目 | 内容 | 製品写真 |
|---|---|---|
| 商品名 | midi LOGGER GL400 |  |
| 型名 | GL400 | |
| 生産終了年月 | 2005年7月 | |
| 保守対応期限 | 2012年7月 |
主な仕様
本体仕様
| 機能 | 概要説明 | |||
|---|---|---|---|---|
| 型名 | GL400 | |||
| アナログ端子ユニット装着数 | 2 | |||
| アナログ端子ユニット入力形式 | スキャン式、全ch絶縁入力 | |||
| アナログ端子ユニットチャネル数 | 10ch/ユニット、20ch/ユニット、50ch/ユニット(受注生産) | |||
| アナログ電圧入力 | 20mV、50mV、100mV、200mV、500mV、1V、2V、5V、10V、20V、50V、1-5V/f.s. | |||
| 温度入力 | 熱電対 | K、J、E、T、R、S、B、N、W(WRe5-26) | ||
| 測温抵抗体 | Pt100、JPt100 | |||
| フィルタ | On、Off(ソフトウェアフィルタ) | |||
| A/D分解能 | 16bit | |||
| サンプリング周期 (*1) | 100ms、200ms、500ms、1s、2s、5s、10s、 20s、30s、1min、2min、5min、10min、20min、30min、1h | |||
| トリガ機能 | 種類 | スタート(トリガ成立でデータ収録開始)、ストップ(トリガ成立でデータ収録停止) | ||
| 条件 | スタート：レベルアラーム、外部、Off | |||
| ストップ：レベルアラーム、外部、時間、Off | ||||
| アラーム機能 | 種類 | アナログ、レベル、ロジック、パルスのいずれかで AND または OR | ||
| 条件 | アナログ：H、L、Window IN、Window OUT | |||
| ロジック：4ch のパターン | ||||
| パルス：H、L、Window IN、Window OUT | ||||
| パルス入力 (*2) | チャネル数 | 1ch | ||
| レンジ | 積算モード：50kc、500kc、5Mc、50Mc、500Mc/f.s.(最高：50k/サンプル周期) | |||
| 瞬時モード：50kc、500kc、5Mc、50Mc/f.s.(最高：50k/サンプリング周期) | ||||
| 回転数モード：500rpm、5krpm、50krpm、500krpm/f.s.(最高：回転数モード： 50k/sec) | ||||
| 外部トリガ入力 (*2) | チャネル数 | 1ch | ||
| ロジック入力 (*2) | チャネル数 | 4ch | ||
| アラーム出力 | チャネル数 | 4ch | ||
| 測定精度 (環境条件23℃±3℃) 電源ON後30分経過端子ユニットは、 工場出荷状態 (端子 ユニット1に装着) における性能 フィルタON時 rdg＝指示(表示)値 |
直流電圧 | 0.1% of F.S. | ||
| 温度 接点補償が内部時は、下記に±0.5℃(*3)を加算 |
熱電対 | 測定温度範囲 | 測定確度 | |
| R/S | 0 ≦Ts ≦ 100 100 ＜ Ts ≦ 300 300 ＜Ts ≦ 1760 |
±5.2℃ ±3.0℃ ±(0.05% of rdg +2℃) |
||
| B | 400 ≦ Ts ≦ 600 600 ＜ Ts ≦ 1820 |
±3.5℃ ±(0.05% of rdg +2℃) |
||
| K/E | -200 ≦ Ts ≦ -100 -100 ＜ Ts ≦ MAX <MAX>1370(K)、800(E)、400(T) |
±(0.05% of rdg +2℃) ±(0.05% of rdg +1℃) |
||
| T | -200 ≦ Ts ≦ -100 -100 ＜ Ts ≦ 400 |
±(0.1% of rdg +1.5℃) ±(0.1% of rdg +0.5℃) |
||
| J | -200 ≦ Ts ≦ -100 -100 ＜ Ts ≦ 100 100 ＜ Ts ≦ 1100 |
±2.7℃ ±1.7℃ ±(0.05% of rdg +1℃) |
||
| N | 0 ≦ Ts ≦ 1300 | ±(0.1% of rdg +1℃) | ||
| W | 0 ≦ Ts ≦ 2315 | ±(0.1% of rdg +1.5℃) | ||
| 測温抵抗体 | 測定温度範囲 | 測定確度 | ||
| Pt100 | -200〜850 | ±(0.05% of F.S. +0.5℃) Pt：F.S. = 1050℃ JPt：F.S. = 700℃ |
||
| JPt100 | -200〜500 | |||
| アラーム出力形式 | オープンコレクタ出力(プルアップ抵抗 100k Ω) | |||
| アラーム出力条件 | レベル判定、ウィンドウ判定、ロジックパターン判定、パルス判定 | |||
| 本体内蔵記憶媒体 | 4MByte(2M Word) | |||
| PCMCIA スロット | Type2対応 | |||
| PC インタフェース | USB(Ver 1.1)、Ethernet(10BASE-T/100BASE-TX) | |||
| 表示器(GL400のみ) | サイズ | 4.7インチ STN カラー液晶ディスプレイ | ||
| 表示内容 | 波形＋デジタル値、波形のみ、デジタル値のみ、デジタル値＋演算値 | |||
| 機能 | 波形拡大・圧縮、スケーリング機能、統計演算、検索機能 | |||
| 使用環境 | 温度：0〜40℃、湿度：30〜80%R.H. | |||
| 最大入力電圧 | +/-間：60Vp-p 筐体間：60Vp-p | |||
| 耐電圧 | 350Vp-p(各入力ch−筐体間) 1分間 | |||
| 電源 | ACアダプタ(AC100V〜240V/50〜60Hz)、DC駆動(DC8〜24V)、バッテリパック (*4) | |||
| 消費電力 | 15VA以下(AC駆動)/7.2VA以上(DC駆動) | |||
| 外形寸法[W×D×H](約) | 212mm×152mm×45mm | |||
| 質量[重さ](約) | 850g (*5) | |||
- (*1)
- 最高100ms/10ch
- (*2)
- 最大入力電圧：＋25V、入力スカッシュホールド電圧：約＋2.5V、ヒステリシス約1V(＋2V〜＋3V)
- (*3)
- オプション端子使用時または、標準付属端子をスロット2に装備時は1.0℃となります。
- (*4)
- オプションです。
- (*5)
- バッテリ、ACアダプタ含まず。端子ユニット10ch込み
ソフトウェア仕様
| 機能 | 概要説明 |
|---|---|
| 機能 | 本体制御、リアルタイムデータ収録、ファイル形式変換 |
| 本体設定範囲 | 入力設定、メモリ設定、アラーム設定、トリガ設定 |
| 収録データ | リアルタイムデータ、本体メモリデータ、 PC カードデータ |
| 表示内容 | アナログ波形、ロジック波形、パルス波形、デジタル値 |
| 表示モード | デジタル値、波形、メータ |
| 監視機能 | アラーム発生時に指定のメールアドレスにメール配信 |
| レポート機能 | ファイル機能 |
