【販売終了】ペーパレスレコーダ MOUNTCORDER MT100

製品情報

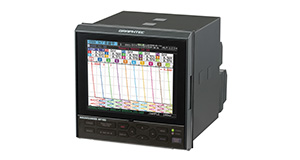

項目	内容	製品写真
該当型名	MT100

主な仕様

本体仕様

項　目		内　容
アナログ入力ch数		10ch（増設不可）
外部入出力		トリガ入力1ch・ロジック入力4chまたはパルス入力4ch・アラーム出力4ch
サンプリング周期		100ms〜1h（最高:100ms/10ch）
TIME/DIV		1sec/DIV〜72hour/DIV
トリガ機能	種類	スタート：トリガ成立でデータ収録開始、ストップ：トリガ成立でデータ収録停止
	条件	スタート：Off・入力信号レベル・外部・時刻・曜日・アラーム ストップ：Off・入力信号レベル・外部・時刻・曜日・アラーム・一定時間
アラーム判定機能		アナログ：立上り（↑）・立下り（↓）・Window IN・Window OUT・変化率 ロジック：立上り（↑）・立下り（↓） パルス：立上り（↑）・立下り（↓）・Window IN・Window OUT・変化率
アラーム出力		ch数：4ch、出力形式：リレー接点出力（NO/NC） 端子形状：M4ネジ式端子、接点定格 AC 250V/2A DC 30V/2A
パルス入力	回転数モード	50,500,5000,50k,500k,5M,50M,500M RPM/F.S.(*1)
	積算モード	50,500,5000,50k,500k,5M,50M,500M C/F.S.(*2)
	瞬時モード	50,500,5000,50k,500k,5M,50M,500M C/F.S.(*2)
	最大パルス周波数	50kHz（最大カウント数：50kC/サンプリング、16bitカウンタ）
演算機能	統計演算(*3)	平均値・ピーク値・最大値・最小値・実効値（最大2演算を同時設定可能）
	ch間演算	加算・減算・乗算・除算（アナログ1〜10chが対象）
乾湿球変換		乾球、湿球温度から湿度に変換（乾球:ch1固定、湿球:ch2固定、測定レンジ:0〜100%R.H.）
その他機能		検索機能・アノテーション入力機能・メッセージ/マーカー機能
PC I/F		イーサネット（10BASE-T/100BASE-TX）・USB（フルスピード対応）
イーサネット機能		WEBサーバ機能・FTPサーバ機能・FTPクライアント機能・NTPクライアント機能
USB機能		USBドライブモード（本体メモリのファイル転送・削除)
記憶媒体		本体内蔵フラッシュメモリ：約14MB・USBメモリスロット（フルスピード対応）(*4)
表示画面		波形＋デジタル画面（縦・横）、デジタル＋演算画面、バーグラフ画面（縦）
表示器		5.7インチTFTカラー液晶ディスプレイ（QVGA）
時計精度（23℃環境）		±0.002%（月差約50秒）
使用環境		0〜50℃、5〜85%R.H.
耐電圧		各入力Ch−GND端子間：350Vp-p　1分間 各入力端子間：350Vp-p　1分間 AC入力-GND端子間：AC2000V 1分間 アラーム端子-ＧＮＤ端子間：AC1000V 1分間
定格電源		AC100〜240V/50〜60Hz　端子形状：M4ネジ式端子
消費電力		38VA（LCD ON時）
外形寸法[W×H×D](約)		144mm×144mm×200mm
質量[重量](約)		2.1kg
耐振・防塵・防滴		耐振：JIS自動車部品振動試験第一種A種準拠 防塵・防滴：IP-65準拠（本体前面パネル部のみ）

(*1)

最大パルス数：50k/sec

(*2)

最大パルス数：50k/サンプル間隔

(*3)

リアルタイムおよび、カーソル間指定(再生時)

(*4)

１ファイル2GByte(使用するUSBメモリによる)

アナログ入力部仕様

項　目			内　容
入力端子形状			M4ネジ式端子
測定レンジ	電圧		20,50,100,200,500mV、1,2,5,10,20,50V、1-5V F.S.
	温度	熱電対	K,J,E,T,R,S,B,N,W（WRe5-26）
		測温抵抗体	Pt100,JPt100,Pt1000（IEC751）
	湿度		0〜100%（電圧0〜1Vスケーリング換算）:B-530（オプション）使用時
入力フィルタ			Off,2,5,10,20,40（移動平均）
測定精度(*5) (23℃±5℃) ・電源投入後30分以上 ・フィルタON(10) ・サンプリング1s(10ch) ・GND接地	電圧		±0.1% .of F.S.
	温度	熱電対	測定温度範囲 TS = 測定温度	測定確度
		R/S	0℃≦TS≦100℃ 100℃＜TS≦300℃ R：300℃＜TS≦1600℃ S：300℃＜TS≦1760℃	±5.2℃ ±3.0℃ ±（0.05% of rdg ＋2.0℃） ±（0.05% of rdg ＋2.0℃）
		B	400℃≦TS≦600℃ 600℃＜TS≦1820℃	±3.5℃ ±（0.05% of rdg ＋2.0℃）
		K	−200℃≦TS≦−100℃ −100℃＜TS≦1370	±（0.05% of rdg ＋2.0℃） ±（0.05% of rdg ＋1.0℃）
		E	−200℃≦TS≦−100℃ −100℃＜TS≦800	±（0.05% of rdg ＋2.0℃） ±（0.05% of rdg ＋1.0℃）
		T	−200℃≦TS≦−100℃ −100℃＜TS≦400	±（0.1% of rdg ＋1.5℃） ±（0.1% of rdg ＋0.5℃）
		J	−200℃≦TS≦−100℃ −100℃＜TS≦100 100℃＜TS≦1100℃	±2.7℃ ±1.7℃ ±（0.05% of rdg ＋1.0℃）
		N	0℃≦TS≦1300℃	±（0.1% of rdg ＋1.0℃）
		W	0℃≦TS≦2000℃	±（0.1% of rdg ＋1.5℃）
		※基準接点補償確度　±0.5℃
		測温抵抗体	測定温度範囲	測定確度
		Pt100	−200℃〜850℃（F.S.=1050℃）	±(0.05% of rdg ＋0.5℃）
		JPt100	−200℃〜500℃（F.S.=700℃）	±(0.05% of rdg ＋0.5℃）
		Pt1000	−200℃〜500℃（F.S.=700℃）	±(0.05% of rdg ＋0.5℃）
A/Dコンバータ			16Bit（ 内部有効 14Bit）
最大入力電圧	入力端子＋/−間		60Vp-p
	入力端子/入力端子間		60Vp-p
	入力端子/GND間		60Vp-p
耐電圧	入力端子/入力端子		350Vp-p（1分間）
	入力端子/GND		350Vp-p（1分間）

(*5)

使用熱電対は、T型0.32Φ　その他0.65Φを使用した場合



制御ソフトウェア仕様

項　目
機能	本体制御、リアルタイムデータ収録、コンバート
接続台数	10台MAX
最大ch数	100ch MAX
設定範囲	アンプ設定、収録設定、トリガ、アラーム設定、レポート設定、その他
収録データ	リアルタイムデータ、メモリデータ、USBメモリデータ（各データのCSV、バイナリ）
表示内容	アナログ波形、ロジック波形、パルス波形、デジタル値
ファイルコンバート	カーソル間、全データ
監視機能	アラーム監視で、指定のアドレスにメールを配信(*6)
2画面機能	現在、過去データ表示
統計・履歴表示	測定中の最大・最小・平均値を表示
レポート機能	日報・月報ファイルを自動作成可能

(*6)

外部へのメール送信機能は、セキュリティ機能なしのSMTPサーバのみ送信可能となります。
